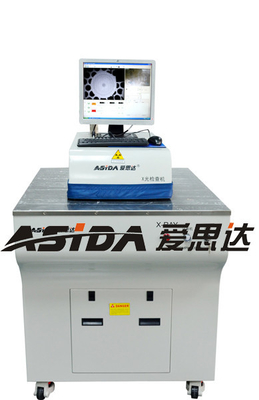

Equipamento de teste do PWB da Multi-Camada para a máquina da inspeção do raio X
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Asida |
| Número do modelo: | XG3300 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1SET |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | Embalagem de madeira |
| Tempo de entrega: | Duas semanas |
| Termos de pagamento: | T / T, L / C |
| Habilidade da fonte: | negociação |
|
Informação detalhada |
|||
| Intensificador de imagem do raio X: | uma opinião de 6 polegadas | Definição do CCD da navegação: | pixéis 5million |
|---|---|---|---|
| Espessura máxima: | 12 mm | Nome do produto: | Máquina da inspeção do raio X para o PWB da Multi-Camada |
| Realçar: | equipamento de teste da placa do PWB,equipamento de teste da placa de circuito |
||
Descrição de produto
Equipamento de teste do PWB da Multi-Camada para a máquina da inspeção do raio X
USO

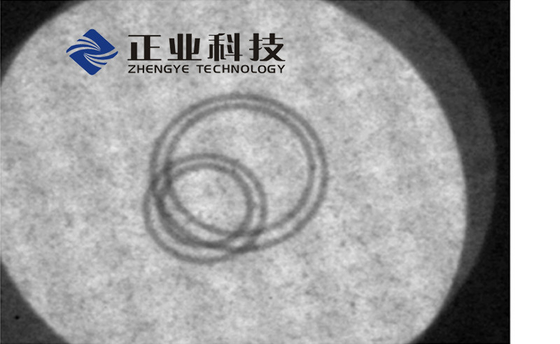

Observe e meça posicionar furos sobre o PWB, para verificar se os furos
Entre camadas é afastada, uma variedade de medida condicional pode ser
Conduzido nas imagens, incluindo a distância do centro de um círculo a
Outros, de um ponto a outro, à área do círculo, etc., e fazem o julgamento pré-ajustar
Parâmetros.
CARACTERÍSTICO
1. Usando o princípio de projeção & de imagem latente do raio X para observar e medir
Posicionando furos sobre o PWB.
2. PODE o sistema de controlo do computador de rede, operação simples.
3. A navegação do CCD do woth de Eqiupped funciona, para facilitar o teste do moblie, e rapidamente
Procurare os objetivos do teste.
4. Micro tubo de raio X selado do foco e uma variedade de técnicas de processamento da imagem
E software para reduzir a distorção de imagem.
5. A imagem pode ser medida sob condições diferentes, tais como a distância de
O centro de círculos concêntricos, da distância ponto a ponto, da área do círculo, etc.
Parâmetros
| artigo | Especificação | |
| Modelo | XG3000 | |
| Definição de X-CCD | 752×582pixel | |
| Parâmetros do tubo de raio X | Tensão máxima | 50KV |
| Corrente máxima | 1mA | |
| Poder máximo | 50W | |
| Tempo do pré-aquecimento | 6min | |
| Intensificador de imagem do raio X | vista 6-inch | |
| Definição do CCD da navegação | pixéis 5Million | |
| Tamanho do PWB | Largura 45" (profundidade 630mm da garganta) | |
| Espessura máxima | 12mm | |
| Alvo do protetor do raio X | Não mais do que 0.5µSv/h | |
| Modo refrigerando | Refrigerar do forte vento | |
| Temperatura e umidade |
Temperatura: 22 umidade do ºC do ± 3 do ºC: ± 10% de 50% | |
| Impressora | Impressora | |
| Modo de funcionamento | 1. mova manualmente o PWB testado, seguimento do CCD da navegação o raio X 2.setting aberto ao enviar o PWB embarca, e próximo ao tomar |
|
| Exigências de poder | AC220v 50Hz, sem água e gás |
|
| Dimensões | 1040mm x 855mm x 1510mm (LxWxH que inclui o monitor) |
|
| Peso | 130Kg |
|
