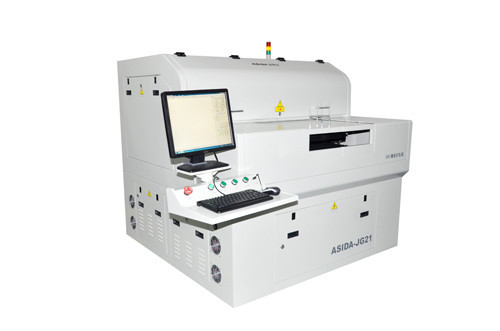

Máquina de perfuração UV do laser da elevada precisão de Cricuit impresso flexível
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Asida |
| Certificação: | CE |
| Número do modelo: | JG21 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1SET |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | negociação |
| Tempo de entrega: | negociação |
| Termos de pagamento: | T/T, D/P, D/A, L/C, Western Union, MoneyGram |
| Habilidade da fonte: | negociação |
|
Informação detalhada |
|||
| potência do laser: | 10w | Velocidade de funcionamento máxima da plataforma: | aproximadamente 300 furos/s |
|---|---|---|---|
| Precisão de posicionamento máxima da plataforma: | ±2um | Sistema: | ±20um |
| Realçar: | equipamento da perfuração do laser,Máquina de perfuração do PWB |
||
Descrição de produto
Máquina de perfuração UV do laser da velocidade impressa flexível da perfuração de Cricuit/laser de FPC
Descrição de produto
1.Usage da máquina de perfuração UV do laser (JG21)
A máquina é usada em furos da perfuração completamente -, em enxadas das cortinas de FPC e em corte o CVL/FPC/RF.
2.Features da máquina de perfuração UV do laser (JG21)
1. Adopção das tecnologias do módulo do motor linear, e grating de alta resolução, servocontrol fechado do laço, posicionamento óptico
O servocontrol, fazendo sob medida compensa e tecnologias de posicionamento ópticas.
2. De alta qualidade: Com boa redondeza, limpe a parede do furo, diferenças pequenas no meio para cima e para baixo o diâmetro de furo.
3. Altamente inteligente, eficiente: Auto foco, auto-correcção, auto-posicionamento, auto alimentação e anular com RTR.
4.Customize: RTR opcional, e processamento de cobre largo do máximo 500mm do apoio; personalize uma variedade de funções do hardware e do software.

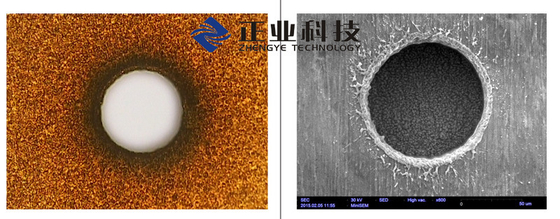

amostras 3.Drilling da máquina de perfuração UV do laser (JG21)
4.Specifications da máquina de perfuração UV do laser (JG21)
| Artigo | Especificação |
| MODELO | JG21 |
| Poder do laser | 10W |
| Freqüência do laser | 5-250KHz |
| Tamanho de processamento máximo | 650mm×560 milímetro (25,6 ″ do ″ ×22) |
| Velocidade de funcionamento máxima da plataforma | aproximadamente 300 furos/s |
| Precisão de posicionamento máxima da plataforma | ±2µm |
| Repetição máxima da plataforma que posiciona a precisão | ±1µm |
| Sistema | ±20µm |
| Abertura mínima do furo | 25µm (vias), 75µm (furo cego) |
| Grau de sucesso máximo | 11000vias/Min |
| Formato de arquivo | Gerber, DXF |
| Poder | C.A. 220V/50HZ/2.5KW; C.A. 380V50HZ/5.5KW |
| Exigências limpando | 516m3/h |
| Dimensões totais | 1610x1660x1550mm |
| Peso | 2900kg |
| Temperatura ambiental | 20°±2° |
| Umidade ambiental | <60> |
| Amplitude à terra | <5> |
| Pressão à terra | >² de 1100kgf/m |
