Equipamento de teste térmico ambiental para IC, PWB, semicondutor cerâmico
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Haida |
| Certificação: | CE,SGS,ISO |
| Número do modelo: | HD-E703 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD 10000--8000 Piece |
| Detalhes da embalagem: | Caso de madeira forte |
| Tempo de entrega: | quinze dias após a ordem |
| Termos de pagamento: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Habilidade da fonte: | 75 partes/partes pelo mês |
|
Informação detalhada |
|||
| Uso: | Câmara do teste de choque térmico da temperatura do alto e baixo | De alta temperatura. exposição range*1: | +60~ a +200°C |
|---|---|---|---|
| De baixa temperatura. exposição range*1: | °C de -65to 0 | Temp. flutuação *2: | ±1.8°C |
| Pré-aqueça o limite superior: | +200°C | Temp. aqueça acima time*3: | Temp ambiental. a +200°C dentro de 30min |
| mais baixo limite Pre-fresco: | -65°C | Temp. puxe o tempo ocioso da máquina *3: | Temp ambiental. a -65°C dentro de 70min |
| Temp. tempo de recuperação: | Dentro de 10 Min. | Material externo: | Cold-rolled oxidação-impermeabilizou a placa de aço |
| Material da área de teste: | Aço inox de SUS304 | Refrigerador: | Permutador de calor soldado de aço inoxidável da placa |
| Circulador do ar: | Fã do siroco | Unidade de condução mais úmida: | Cilindro do ar |
| Circunstâncias ambientais permissíveis: | +5~30°C | Fonte de Alimentação: | AC380V, 50/60Hz, trifásico, 30A |
| Fonte de água refrigerando pressure*6: | 02~0.4Mpa | Fonte de água refrigerando rate*6: | ³ /h de 8m |
| Temp de água refrigerando de funcionamento. escala: | °C +18 a 23 | Nível de ruído: | o DB 70 ou abaixa |
| Realçar: | Testador de choque térmico,Teste de envelhecimento térmico |
||
Descrição de produto
Equipamento de teste térmico ambiental para IC, PWB, semicondutor cerâmico
1. Descrição:
Choque da temperatura do alto e baixo simula a câmara do teste para testar as mudanças no exame da microplaqueta eletrônica IC, PWB, semicondutor cerâmico e materiais de polímero.
A máquina é dividida em três seções: a câmara de alta temperatura, a câmara da baixa temperatura, e teste.
2. As especificações de choque da temperatura do alto e baixo simulam a câmara do teste:
|
Sistema |
teste da Dois-zona por meio do interruptor mais úmido |
|||||||
|
câmara da Três-zona |
||||||||
|
Modelo |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Personalizado |
|||||
|
Desempenho |
Área de teste |
De alta temperatura. exposição range*1 |
+60~ a +200°C |
|||||
|
De baixa temperatura. exposição range*1 |
°C de -65to 0 |
|||||||
|
Temp. flutuação *2 |
±1.8°C |
|||||||
|
Câmara quente |
Pré-aqueça o limite superior |
+200°C |
||||||
|
Temp. aqueça acima time*3 |
Temp ambiental. a +200°C dentro de 30min |
|||||||
|
Câmara fria |
mais baixo limite Pre-fresco |
-65°C |
||||||
|
Temp. puxe o tempo ocioso da máquina *3 |
Temp ambiental. a -65°C dentro de 70min |
|||||||
|
Temp. recuperação (2-zone) |
Condições da recuperação |
Dois-zona: De alta temperatura. minuto da exposição +125°C 30, de baixa temperatura. minuto da exposição -40°C 30; Espécime 6,5 quilograma (cesta 1.5kg do espécime) |
||||||
|
Temp. tempo de recuperação |
Dentro de 10 Min. |
|||||||
|
Construção |
Material externo |
Cold-rolled oxidação-impermeabilizou a placa de aço |
||||||
|
Material da área de teste |
SUS304 de aço inoxidável |
|||||||
|
Door*4 |
A porta manualmente operada com destrava o botão |
|||||||
|
Calefator |
Calefator do fio da tira |
|||||||
|
Unidade de refrigeração |
System*5 |
Sistema de refrigeração mecânico da cascata |
||||||
|
Compressor |
Compressor selado hermeticamente do rolo |
|||||||
|
Mecanismo da expansão |
Válvula eletrônica da expansão |
|||||||
|
Líquido refrigerante |
Lado de alta temperatura: R404A, lado de baixa temperatura R23 |
|||||||
|
Refrigerador |
Permutador de calor soldado de aço inoxidável da placa |
|||||||
|
Circulador do ar |
Fã do siroco |
|||||||
|
Unidade de condução mais úmida |
Cilindro do ar |
|||||||
|
Encaixes |
Porto do cabo com diâmetro 100mm no lado esquerdo (o lado direito e o tamanho específico do diâmetro estão disponíveis como opções), terminal de controle da fonte de alimentação do espécime |
|||||||
|
Dimensões internas (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Personalizado |
|||||
|
Capacidade da área de teste |
50L |
100L |
Personalizado |
|||||
|
Carga da área de teste |
5 quilogramas |
10 quilogramas |
Personalizado |
|||||
|
Dimensões exteriores (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Personalizado |
|||||
|
Peso |
800kg |
1100kg |
N/A |
|||||
|
Exigências de serviço público
|
Circunstâncias ambientais permissíveis |
+5~30°C |
||||||
|
Fonte de alimentação |
AC380V, 50/60Hz, trifásico, 30A |
|||||||
|
Fonte de água refrigerando pressure*6 |
02~0.4Mpa |
|||||||
|
Fonte de água refrigerando rate*6 |
³ /h de 8m |
|||||||
|
Temp de água refrigerando de funcionamento. escala |
°C +18 a 23 |
|||||||
|
Nível de ruído |
o DB 70 ou abaixa |
|||||||
Notas
1. Se o limite mais baixo da escala de alta temperatura da exposição + o 60°C são exigidos ou o limite mais baixo -60°C da escala de baixa temperatura da exposição, selecione por favor da “a opção da exposição ambiental-temperatura”
2. Se a necessidade da flutuação do temp abaixo de ±1.8°C seleciona por favor “o pacote de baixa temperatura da flutuação”
3. O aquecimento da temperatura/tempo ocioso da máquina da tração é aplicáveis somente durante a operação independente da câmara
4. Se a porta deslizante automaticamente operada exigida, seleciona por favor “automaticamente o pacote da porta”
5. Condensador refrigerado a ar/condensador Água-de refrigeração ambos disponíveis
6. Aplique no condensador água-de refrigeração somente
3. Os dispositivos de segurança de choque da temperatura do alto e baixo simulam a câmara do teste:
- Interruptor quente da proteção do superaquecimento da câmara
- Interruptor frio da proteção do superaquecimento da câmara
- Alarme circulatório da sobrecarga do ar
- Refrigerador alto - protetor da baixa pressão
- Interruptor da temperatura do compressor
- Interruptor de pressão do ar
- Fusível
- Relé da suspensão de água (especificação água-de refrigeração somente)
- Interruptor do compressor
- Interruptor do calefator
- O superaquecimento da área de teste/overcool o protetor
- Válvula da remoção do ar

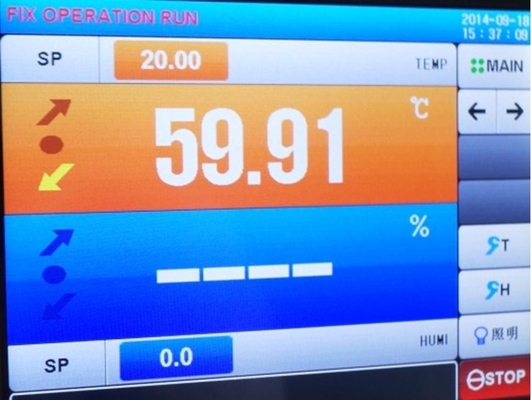

Controle
(Sistema interativo da toque-tela do LCD da cor)
Operação e ajustes simplificados pelo uso de uma exposição do LCD da toque-tela (as instruções indicaram no ecrã). -aglance na confirmação de testes padrões de teste, de temperaturas da área de teste, de ciclos da temperatura, e de exposições do gráfico da tendência.
|
Ajuste |
Entrada chave interativa pelo painel de toque |
|
Exposição |
LCD (5,7 polegadas) |
|
Função de controle da temperatura |
Área de teste: temp da exposição. Câmara quente: pré-aquecendo o temp. Câmara fria: temp pre-refrigerando. |
|
Controle do PID |
|
|
Variação da temperatura do pré-ajuste |
Alta temperatura: 60 to200'C Baixa temperatura: -78 a 0' C |
|
Definição do ajuste |
1' C |
|
Entrada |
Tipo T do par termoeléctrico (cobre/Níquel) |
|
Escalas do ajuste e da indicação |
Tempo do pré-ajuste: 0 Min. a 99 horas e 59 Min. Ciclo do pré-ajuste: 1 a 9.999 ciclos |
|
Função acessória |
Pré-ajuste do temporizador O superaquecimento overcool a proteção Seleção da recuperação da falha de poder Ajuste do tempo de recuperação da temperatura Memória do programa Poder automático cortado Exposição programada do tempo Teste a seleção de modo da conclusão Tenda o gráfico Alarme a exposição da história Calibração do sensor Uma comunicação de RS-232/USB |

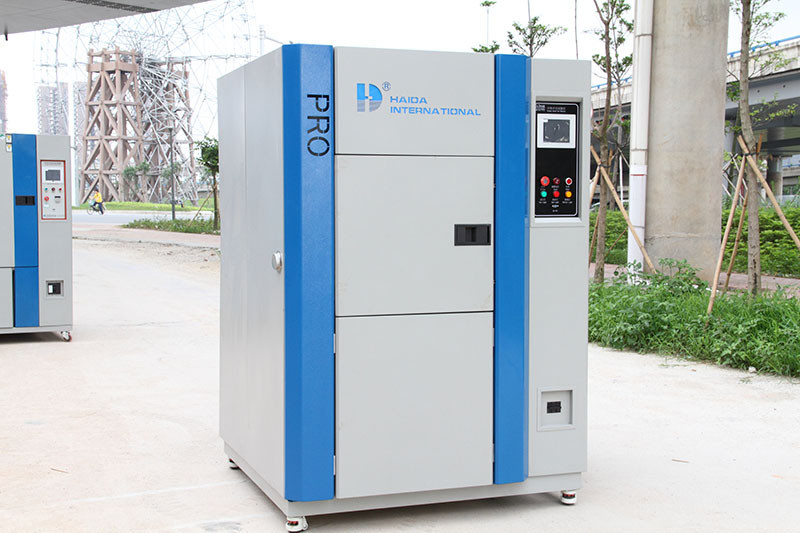

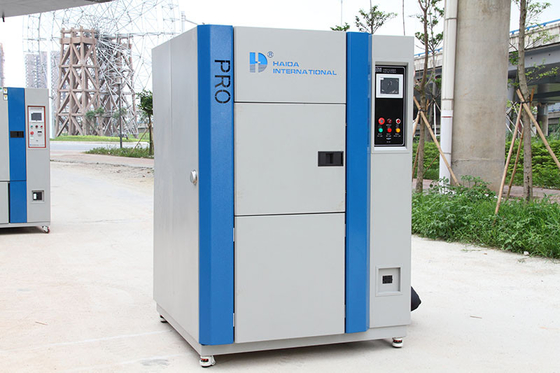

4. Choque ambiental da temperatura do alto e baixo simula a opinião da câmara do teste:
(a câmara do teste)
