Eficiência elevada em linha da máquina da inspeção do raio X da bateria de alumínio da embalagem auto
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Asida |
| Número do modelo: | XG5300 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | Embalagem de madeira |
| Habilidade da fonte: | 120 grupos pelo ano |
|
Informação detalhada |
|||
| Aplicação: | indústria da bateria do lítio-íon | Série: | Máquinas do raio X |
|---|---|---|---|
| Capacidade do teste: | 50 partes pelo minuto | ||
| Realçar: | X equipamento da inspeção de Ray,sistemas de inspecção do raio x |
||
Descrição de produto
Máquina automática em linha da inspeção do raio X da bateria de alumínio da embalagem
Tipo: ASIDA
Modelo: XG5300
Produtos do teste: bateria de alumínio da embalagem
Uso automático em linha da máquina da inspeção do raio X

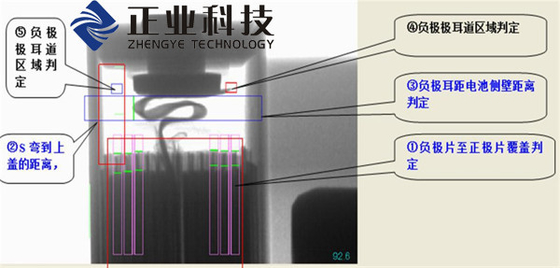

Este produto é usado principalmente na indústria da bateria. O raio X penetra o interno da bateria com a transmissão do raio de X
princípio. Automático detecte a estrutura interna e a cobertura do positivo e do negativo da bateria.
Produtos automaticamente da classificação OK/NG.
Características de produto
Características de produto
1. Detecção automática
Automatização alta, carga automática, detecção, classificando produtos de qualified/NG.
2. Eficiência elevada
A máquina é apropriada para a inspeção do grupo com os indicadores da came que controlam oito graus de plataforma giratória que roda-se
alta velocidade e dois grupos de sistema da imagem latente.

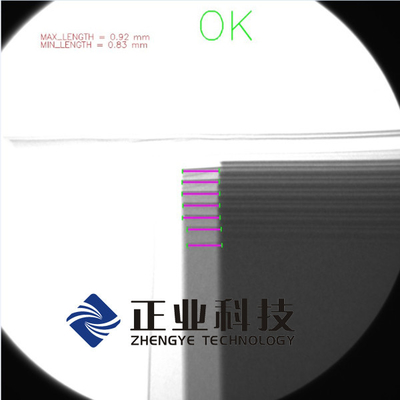

3. Exposição em linha do tempo real das imagens e dos dados
Os dados de teste e as imagens de muitas peças da mesma bateria são mostrados na mesma relação de software, conveniente
reconhecimento da observação.
4. Modelo em mudança rápido
Substitua somente o gabarito se mudando produtos do teste.
5. Proteção da segurança
O interruptor de segurança inteiro do equipamento, função tripla da proteção, qualquer parte da reunião da radiação de superfície da fuselagem
standard de segurança.
Processo da inspeção:

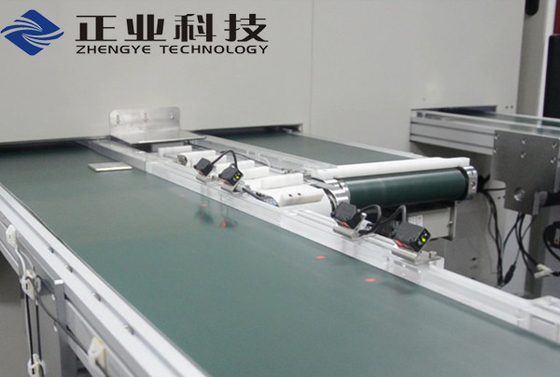

- Produtos da carga:
A bateria do teste é carregada automaticamente no equipamento da detecção do RAIO X. E a velocidade da transmissão pode ser
ajustado de acordo com a exigência.
2. Lugar de trabalho da inspeção:
A garra de índice da plataforma giratória quatro a bateria e transita-a pela oito graus de lugar da detecção na alta velocidade. 2 grupos de
detecção em linha de sistema da imagem latente.
3. Localização do gabarito:
Todos os produtos do teste são colocados à mesma posição para assegurar a precisão da medida.
4. Descarregando a produção:
Descarregando em três canais, o NG/APROVADO da aba chapeia o NG.
Parâmetros técnicos
|
Tubo de raio X |
Tensão de tubo |
Max 90KV |
|
Corrente do tubo |
Max 89uA |
|
|
Tamanho de ponto focal |
5μm |
|
|
Modo refrigerando |
Refrigerar do forte vento |
|
|
Imagem-formando o sistema |
Escala do campo de visão |
2" /4" |
|
Definição |
75/110 de lp/cm |
|
|
Definição da câmera |
pixéis 1024*1024 |
|
|
Precisão da detecção |
Precisão de repetição |
60μm |
|
Eficiência |
Eficiência da detecção |
≥50 PPM |
|
Taxa falsa |
≤2% |
|
|
Taxa faltante |
0,0% |
|
|
Taxa excelente dos produtos |
≥99.5% |
|
|
Standard de segurança |
Standard de segurança internacionais da radiação |
≤1usv/hr |
