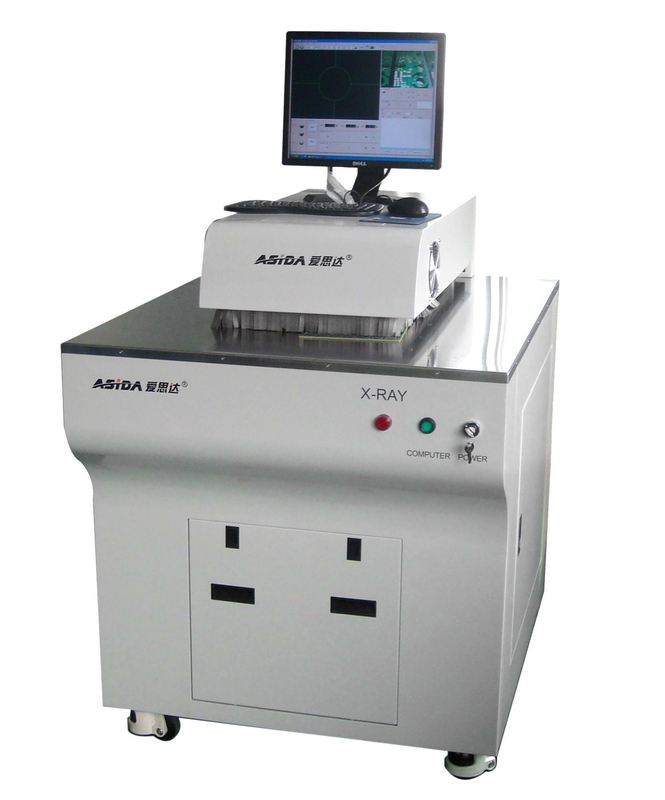

máquina de inspeção de raio-x
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ASIDA |
| Número do modelo: | XG3100 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|
|
Informação detalhada |
Descrição de produto
Máquina da inspeção do raio X
Uso: É usado para observar e para medir posicionar furos sobre o PWB, para verificar se os furos entre camadas estejam afastados, uma variedade de medida condicional pode ser conduzida nas imagens, incluindo a distância do centro de um círculo a outro, de um ponto a outro, à área do círculo, etc., ele pode igualmente fazer os julgamentos de acordo com os parâmetros da instalação.
Características
furos 1.positioning no PWB.
o equipamento 3.The é controlado perto PODE o sistema de controlo do computador de rede, que é simples e fácil de operar.
4.It é equipado com as funções da navegação do CCD para facilitar o teste móvel, e procurara rapidamente os objetivos do teste.
5. Adota o micro tubo de raio X selado do foco e as uma variedade de técnicas e software de processamento da imagem para reduzir a distorção de imagem
a imagem 6.The pode ser medida sob condições diferentes, tais como a distância do centro de círculos concêntricos, a distância ponto a ponto, a área do círculo, etc.
Parâmetro técnico
|
artigo
|
Especificação
|
|
|
Modelo
|
XG3000
|
|
|
Definição de X-CCD
|
752×582pixel
|
|
|
Parâmetros do tubo de raio X
|
Tensão máxima
|
50KV
|
|
Corrente máxima
|
1mA
|
|
|
Poder máximo
|
50W
|
|
|
Tempo do pré-aquecimento
|
6min
|
|
|
Intensificador de imagem do raio X
|
vista 6-inch
|
|
|
Área visual
|
Φ18mm
|
|
|
Definição espacial
|
21 lp/mm
|
|
|
Definição do CCD da navegação
|
HD
|
|
|
Tamanho do PWB
|
Largura 45" (profundidade 630mm da garganta)
|
|
|
Espessura máxima
|
12mm
|
|
|
Alvo do protetor do raio X
|
0.5µSv/h não mais do que 0.5µSv/h
|
|
|
Modo refrigerando
|
Refrigerar do forte vento
|
|
|
Temperatura e umidade
|
Temperatura: 22 umidade do ℃ do ± 3 do ℃: ± 10% de 50%
|
|
|
Ampliação
|
8×-64×
|
|
|
Impressora
|
Impressora (distribuição do usuário)
|
|
|
Modo de funcionamento
|
movimento 1.manually o PWB testado, seguimento do CCD da navegação
o raio X 2.setting aberto ao enviar o PWB embarca, e próximo ao tomar
|
|
|
Exigências de poder
|
220v monofásico, sem água e gás
|
|
|
Dimensões
|
incluindo o monitor
|
|
|
Peso
|
130kg
|
|
Do acordo a JB/T5054, padrão de projeto JB/T5055-2001 mecânico
Do acordo às exigências EN13861-2002 ergonómicas;
Do acordo às exigências de segurança GB19517-2004 elétricas;
Do acordo à proteção da radiação GB18871-2002 ionizante e da segurança de padrões básicos de fontes de radiação;
Do acordo às exigências EN13861-2002 ergonómicas;
Do acordo às exigências de segurança GB19517-2004 elétricas;
Do acordo à proteção da radiação GB18871-2002 ionizante e da segurança de padrões básicos de fontes de radiação;
Do acordo às exigências das especificações de qualidade aceitável do PWB de IPC-A-600G;
