Tecnologia ultravioleta da perfuração do laser para a placa de circuito impresso
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ASIDA |
| Certificação: | CE |
| Número do modelo: | JG21 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1SET |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | Embalagem de madeira |
| Tempo de entrega: | 4 semanas |
| Termos de pagamento: | T / T, L / C |
| Habilidade da fonte: | 200sets/years |
|
Informação detalhada |
|||
| Aplicação: | Perfuração do laser | Tipo de Laser: | UV |
|---|---|---|---|
| Espessura do corte: | 1mm | formato gráfico apoiado: | DXF |
| CNC ou Não: | Sim | software de controle: | zhengye |
| Realçar: | equipamento da perfuração do laser,Máquina de perfuração do PWB |
||
Descrição de produto
Tecnologia ultravioleta da perfuração do laser para a placa de circuito impresso

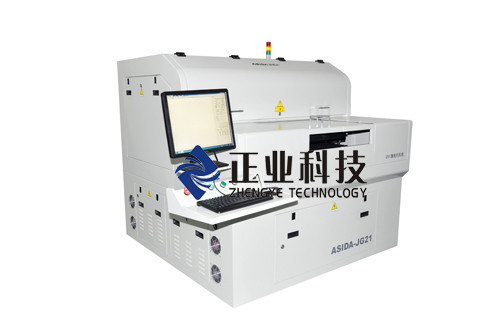

1.Usage da máquina de perfuração UV do laser (JG21)

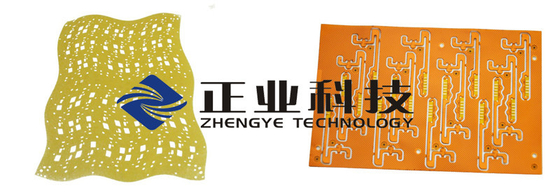

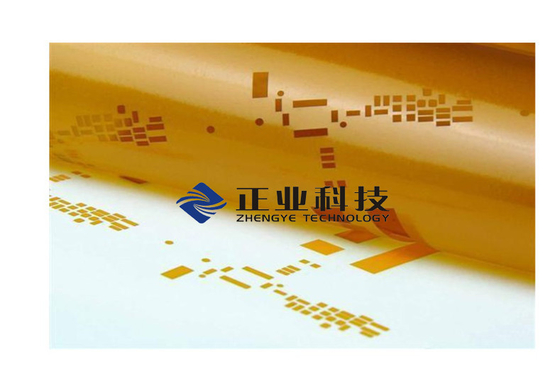

A máquina é usada em furos da perfuração completamente -, em enxadas das cortinas de FPC e em corte o CVL/FPC/RF.
2.Features da máquina de perfuração UV do laser (JG21)
1. Adopção das tecnologias do módulo do motor linear, e grating de alta resolução, servocontrol fechado do laço, posicionamento óptico
O servocontrol, fazendo sob medida compensa e tecnologias de posicionamento ópticas.
2. De alta qualidade: Com boa redondeza, limpe a parede do furo, diferenças pequenas no meio para cima e para baixo o diâmetro de furo.
3. Altamente inteligente, eficiente: Auto foco, auto-correcção, auto-posicionamento, auto alimentação e anular com RTR.
4.Customize: RTR opcional, e processamento de cobre largo do máximo 500mm do apoio; personalize uma variedade de funções do hardware e do software.
|
Sistema que processa a precisão |
±25um (condições de ZHENGYE) |
|
Velocidade da perfuração |
180 furos para cada segundos (condições de ZHENGYE) |
|
Redondeza |
≥90% |
|
Diferenças no meio para cima e para baixo o diâmetro de furo |
≤12.5μm |
|
Objetos |
Tamanho de processamento máximo: 560X650mm |
|
Diâmetro de furo de processamento mínimo: 50μm |
|
|
Dimensões |
1610x1660x1550mm |
|
Peso |
2900Kg |
